Условия эксплуатации:
- плотность хранимой жидкости: не выше 0,9 г/см3
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 10000 м3
Резервуар вертикальный стальной РВС 10000 м³ предназначен для приёма, хранения и отпуска нефти, нефтепродуктов, технической и противопожарной воды, а также других жидких сред плотностью до 0,9 т/м³. Завод РМК изготавливает резервуары РВС 10000 м³ в строгом соответствии с требованиями ГОСТ 31385-2023 и располагает всеми необходимыми разрешительными документами и сертификатами качества.
Производство вертикальных стальных резервуаров объёмом 10000 м³ осуществляется полистовым либо рулонным способом. Выбор технологии определяется проектными решениями, логистикой поставки и условиями монтажа на площадке заказчика.
Резервуары типа РВС 10000 м³ предназначены для эксплуатации в различных климатических зонах, включая макроклиматические районы У, УХЛ и ХЛ по ГОСТ 15150-69, при температурах окружающей среды до –60 °C. Конструкция рассчитывается с учётом повышенных нагрузок, характерных для крупнотоннажных ёмкостей данного класса.
Все сварные соединения проходят обязательный ультразвуковой контроль (УЗК), а готовый резервуар подвергается комплексным гидравлическим испытаниям на герметичность и прочность. Полный комплект включает паспорт изделия, исполнительную документацию и протоколы контроля качества, необходимые для последующей регистрации в органах Ростехнадзора.
Купить Вертикальный резервуар РВС-10 000 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 10000 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-10000 м³
| Параметр |
Значение
|
|
|---|---|---|
| Номинальный объем |
10000 м³
|
|
| Внутренний диаметр стенки |
28 500
|
|
| Высота стенки |
12 000 мм
|
17 880 мм
|
| Плотность продукта |
0,9 т/м³
|
|
| Расчетная высота налива |
11 200 мм
|
17 100 мм
|
| Стенка | ||
| Количество поясов |
8 шт
|
12 шт
|
| Толщина верхнего пояса |
8 мм
|
10 мм
|
| Толщина нижнего пояса |
9 мм
|
12 мм
|
| Днище | ||
| Количество окраин |
16 шт
|
18 шт
|
| Припуск на коррозию |
1,0 мм
|
|
| Толщина центральной части |
5 мм
|
|
| Толщина окраин |
8 мм
|
10 мм
|
| Крыша | ||
| Количество балок |
28 шт
|
32 шт
|
| Несущий элемент |
2061
|
2561
|
| Толщина настила |
5 мм
|
|
| Масса конструкции | ||
| Элемент |
Масса, кг
|
|
| Стенка |
84 330
|
112 450
|
| Днище |
30 698
|
40 712
|
| Крыша |
51 074
|
74 968
|
| Лестница |
1 214
|
1 680
|
| Площадки на крыше |
5 019
|
6 023
|
| Люки и патрубки |
2 427
|
2 595
|
| Комплектующие конструкции |
2 301
|
2 287
|
| Каркасы и упаковка |
14 000
|
17 000
|
| ВСЕГО |
222 803 кг
|
225 975 кг
|
Данные из технической документации. Для уточнения параметров под вашу задачу свяжитесь с нашими специалистами по телефону

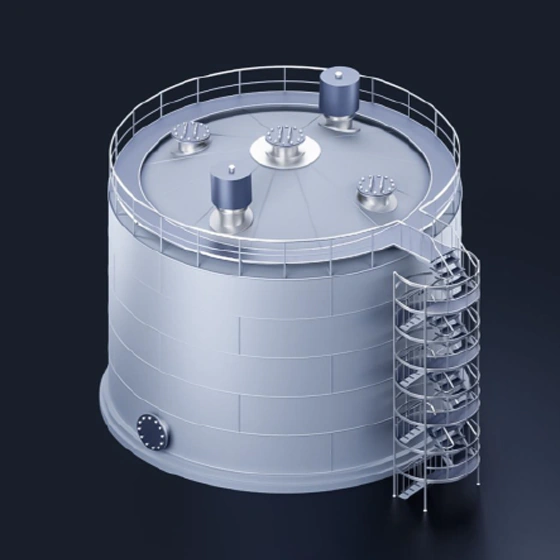

Конструкция и устройство вертикальных емкостей объемом 10 000 м3
Резервуар РВС 10 000 м³ — цельносварная вертикальная цилиндрическая конструкция, предназначенная для хранения нефти, нефтепродуктов и других жидкостей. Конструкция включает основные несущие и технологические элементы корпуса.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, многослойное: центральная часть + окрайки (8 шт.) |
| Стенка | 8 поясов переменной толщины (до 9–18 мм) |
| Крыша | Коническая стационарная |
| Лестница | Вертикальная с площадкой обслуживания |
Методы изготовления вертикальных резервуаров:
- полистовой — сборка и сварка листов на монтажной площадке
- рулонный — заводская укрупненная сборка с последующим разворачиванием на объекте
- комбинированный
Опциональное оборудование:
- люк-лаз для доступа внутрь резервуара
- дыхательные клапаны для защиты от избыточного давления
- патрубки для технологических подключений
- теплоизоляция и системы подогрева (при необходимости)
- антикоррозионное покрытие внутренней и наружной поверхности
Данные приведены согласно предоставленной технической информации. Для уточнения параметров РВС-10000 под конкретный проект свяжитесь со специалистами завода РМК по телефону
Чертежи резервуаров РВС 10000 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-10000 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
