Условия эксплуатации:
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Изготовление стальных вертикальных резервуаров объемом 1000 м3
Резервуар вертикальный стальной РВС 1000 м³ используется для накопления, хранения и последующей выдачи нефтепродуктов, технической и противопожарной воды, а также других жидких сред. Завод РМК изготавливает резервуары РВС 1000 м³ в строгом соответствии с требованиями ГОСТ 31385-2023 и располагает всей необходимой разрешительной и сертификационной документацией..
Производство вертикальных резервуаров объёмом 1000 м³ осуществляется как полистовым, так и рулонным способом. Технология изготовления подбирается индивидуально и зависит от условий монтажа, особенностей строительной площадки и требований проекта.
Резервуары типа РВС 1000 м³ предназначены для эксплуатации в климатических районах У, УХЛ и ХЛ по ГОСТ 15150-69, включая работу при пониженных температурах до −60°C. Все сварные соединения проходят обязательный ультразвуковой контроль, а готовое изделие — испытания на герметичность методом гидравлической проверки. Каждый резервуар комплектуется паспортом изделия и полным пакетом протоколов контроля, необходимых для последующей регистрации в Ростехнадзоре.
Купить Вертикальный резервуар РВС-1000 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 1000 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-1000
| Параметр | Значение |
|---|---|
| Номинальный объем | 1000 м³ |
| Внутренний диаметр стенки | 10 430 мм |
| Высота стенки | 12 000 мм |
| Расчетная высота налива | 12 000 мм |
| Стенка | |
| Припуск на коррозию | 1,0 мм |
| Толщина верхнего пояса | 5 мм |
| Толщина нижнего пояса | 5 мм |
| Днище | |
| Толщина центральной части | 5 мм |
| Крыша | |
| Толщина настила | 6 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 16 067 |
| Днище | 3 454 |
| Крыша | 4 965 |
| Лестница | 1 804 |
| Площадки на крыше | 1 190 |
| Люки и патрубки | 798 |
| Комплектующие конструкции | 104 |
| Каркасы и упаковка | 4 800 |
| ВСЕГО | 33 182 кг |
Данные из технической документации. Для уточнения параметров под вашу задачу свяжитесь с нашими специалистами по телефону
Конструкция и устройство вертикальных емкостей объемом 1000 м3

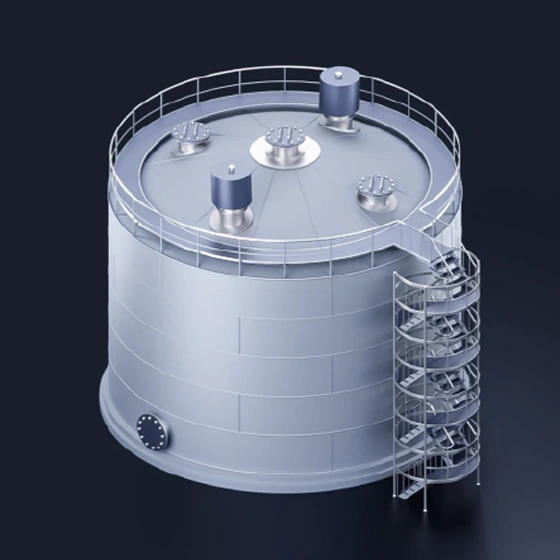

Резервуар РВС 1000 — цельносварная цилиндрическая конструкция, предназначенная для хранения жидкостей и состоящая из основных конструктивных узлов.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, односекционное, из центральной части (окрайки не предусмотрены) |
| Стенка | Цилиндрическая, сварная, с постоянной толщиной по поясам (толщина 5 мм) |
| Крыша | Стационарная, плоская, с настилом толщиной 6 мм |
| Лестница | Вертикальная/маршевая с площадкой обслуживания на верхнем уровне |
Методы изготовления вертикальных резервуаров:
- полистовой — сборка и сварка листов на монтажной площадке
- рулонный — заводская укрупненная поставка стенки в рулонах с последующим разворачиванием
- комбинированный — сочетание полистового и рулонного методов
Опциональное оборудование:
- люк-лаз для обслуживания и доступа внутрь резервуара
- дыхательные клапаны для защиты от избыточного давления и вакуума
- патрубки подключения технологических трубопроводов
- антикоррозионное покрытие внутренней и наружной поверхности
- теплоизоляция (при необходимости эксплуатации с вязкими продуктами)
- системы подогрева (секционные или змеевиковые — по проекту)
Контроль качества: все сварные соединения проходят неразрушающий контроль (ультразвуковая дефектоскопия). Резервуар поставляется с комплектом исполнительной документации и паспортом изделия для регистрации в Ростехнадзоре.
Срок службы — не менее 20 лет
Чертежи резервуаров РВС 1000 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-1000
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
