Условия эксплуатации:
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 700 м3
Резервуар вертикальный стальной РВС 700 м³ предназначен для приёма, хранения и отпуска нефтепродуктов, технической воды и иных жидких сред. Завод РМК изготавливает резервуары РВС 700 м³ в строгом соответствии с требованиями ГОСТ 31385-2023 и располагает всеми необходимыми разрешительными документами и сертификатами.
Производство вертикальных резервуаров объёмом 700 м³ осуществляется как полистовым, так и рулонным способом изготовления. Выбор технологии определяется особенностями проекта, условиями монтажа и требованиями к площадке строительства.
Резервуары типа РВС рассчитаны на эксплуатацию в различных климатических зонах, включая районы У, УХЛ и ХЛ по ГОСТ 15150-69, при температуре окружающей среды до −60 °C. Все сварные соединения проходят обязательный неразрушающий контроль, включая ультразвуковую дефектоскопию, а готовое изделие подвергается гидравлическим испытаниям для подтверждения герметичности и прочности конструкции. В комплект поставки входит паспорт изделия и полный пакет исполнительной документации, необходимой для последующей регистрации в органах Ростехнадзора.
Купить Вертикальный резервуар РВС-700 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 700 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-700 м³
| Параметр | Значение |
|---|---|
| Номинальный объем | 700 м³ |
| Внутренний диаметр стенки | 10 430 мм |
| Высота стенки | 12 000 мм |
| Расчётная высота налива | 12 000 мм |
| Стенка | |
| Количество поясов | 8 |
| Припуск на коррозию | 1,0 мм |
| Толщина верхнего пояса | 5 мм |
| Толщина нижнего пояса | 5 мм |
| Днище | |
| Припуск на коррозию | 1,0 мм |
| Толщина центральной части | 5 мм |
| Крыша | |
| Припуск на коррозию | 1,0 мм |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 11 754 |
| Днище | 3 476 |
| Крыша | 5 048 |
| Лестница | 1 804 |
| Площадки на крыше | 921 |
| Люки и патрубки | 780 |
| Комплектующие конструкции | 104 |
| Каркасы и упаковка | 3 200 |
| ВСЕГО | 27 087 кг |

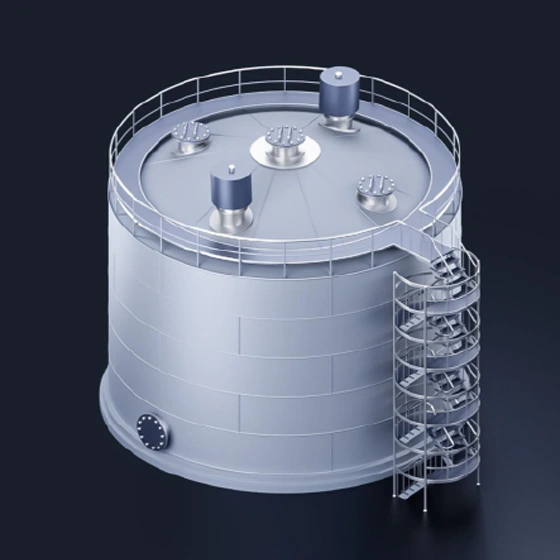

Конструкция и устройство вертикальных емкостей объемом 700 м3
Резервуар РВС 700 м³ — цельносварная вертикальная цилиндрическая конструкция, включающая основные функциональные узлы, обеспечивающие надежную эксплуатацию при хранении жидких сред.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, с центральной частью (окрайки не предусмотрены) |
| Стенка | 8 поясов постоянной толщины 5 мм |
| Крыша | Стационарная конструкция с настилом толщиной 5 мм |
| Лестница | Наружная с площадкой обслуживания верхнего пояса |
Методы изготовления вертикальных резервуаров:
- полистовой — сборка и сварка листов на монтажной площадке
- рулонный — заводская поставка в рулонированном виде с последующим разворачиванием
- комбинированный способ изготовления
Опциональное оборудование:
- люк-лаз для доступа внутрь резервуара
- дыхательные клапаны для защиты от избыточного давления
- патрубки технологические и трубопроводные
- теплоизоляция и системы подогрева при необходимости эксплуатации вязких продуктов
- антикоррозионные защитные покрытия
Контроль качества: все сварные соединения проходят ультразвуковой контроль (УЗК). Готовое изделие сопровождается паспортом и исполнительной документацией для регистрации в Ростехнадзоре.
Срок службы — не менее 20 лет
Чертежи резервуаров РВС 700 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-700 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
