Условия эксплуатации:
- плотность хранимой жидкости: не выше 0,9 г/см3
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 30 000 м3

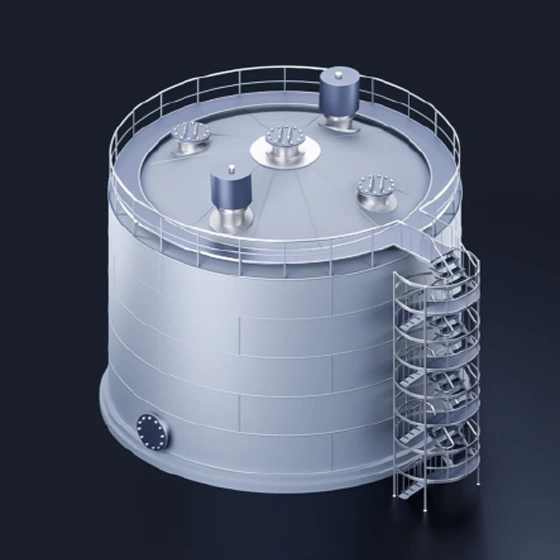

Резервуар вертикальный стальной РВС 30 000 м³ предназначен для приёма, длительного хранения и регулируемой выдачи нефти, нефтепродуктов, технической и противопожарной воды, а также других жидких сред плотностью до 0,9 т/м³. Завод РМК изготавливает резервуары РВС 30 000 м³ в строгом соответствии с требованиями ГОСТ 31385-2023 и действующими промышленными стандартами, обеспечивая полное документальное сопровождение и наличие всех необходимых сертификатов.
Производство резервуаров такого объёма осуществляется полистовым либо рулонным способом монтажа. Выбор технологии определяется конструктивными особенностями проекта, условиями транспортировки и монтажа, а также требованиями площадки строительства.
Резервуар РВС 30 000 м³ рассчитан на эксплуатацию в различных климатических зонах, включая макроклиматические районы У, УХЛ и ХЛ по ГОСТ 15150-69, с возможной работой при температурах окружающей среды до -60°C. Все сварные соединения проходят обязательный ультразвуковой контроль, а готовая конструкция подвергается комплексным гидравлическим испытаниям. В комплект поставки входят паспорт изделия и полный пакет исполнительной документации, необходимый для последующей регистрации оборудования в органах Ростехнадзора.
Купить Вертикальный резервуар РВС-30 000 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 30 000 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-30 000 м³
| Параметр | Значение |
|---|---|
| Номинальный объем | 30 000 м³ |
| Внутренний диаметр стенки | 45 600 мм |
| Высота стенки | 18 000 мм |
| Плотность продукта | 0,9 т/м³ |
| Расчётная высота налива | 17 200 мм |
| Стенка | |
| Конструкция стенки | Полистовая |
| Количество поясов | 8 шт. |
| Толщина верхнего пояса | 10 мм |
| Толщина нижнего пояса | 18 мм |
| Днище | |
| Количество окраин | 24 шт. |
| Припуск на коррозию | 2,0 мм |
| Толщина центральной части | 6 мм |
| Толщина окраин | 14 мм |
| Крыша | |
| Количество балок | 44 шт. |
| Несущий элемент | 3061 |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 255 632 |
| Днище | 88 721 |
| Крыша | 145 467 |
| Лестница | 1 680 |
| Площадки на крыше | 7 839 |
| Люки и патрубки | 3 776 |
| Комплектующие конструкции | 4 222 |
| Каркасы и упаковка | 18 000 |
| ВСЕГО | 525 287 кг |
Данные из технической документации. Для уточнения параметров под вашу задачу свяжитесь с нашими специалистами по телефону
Конструкция и устройство вертикальных емкостей объемом 30 000 м3
Резервуар РВС 30 000 м³ — цельносварная вертикальная цилиндрическая конструкция большого объема, состоящая из основных несущих и вспомогательных узлов.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, многослойное: центральная часть + окрайки (24 шт.) |
| Стенка | Полистовая, 8 поясов переменной толщины (от 10 до 18 мм) |
| Крыша | Коническая стационарная, каркасная с несущими балками |
| Лестница | Наружная с площадками обслуживания |
Методы изготовления вертикальных резервуаров:
- полистовой — монтаж с последовательной сваркой листов на площадке
- рулонный — применяется для меньших объемов, для РВС 30 000 м³ не используется как основной
- комбинированный — возможно применение отдельных элементов заводской укрупненной сборки
Опциональное оборудование:
- люк-лаз для обслуживания
- дыхательные клапаны для защиты от избыточного давления
- патрубки технологические и дренажные
- теплоизоляция и системы подогрева (по проекту)
- антикоррозионная защита внутренних и наружных поверхностей
- системы молниезащиты и заземления
Контроль качества: все сварные соединения проходят неразрушающий контроль (УЗК). Комплект поставки включает паспорт изделия и исполнительную документацию для регистрации в Ростехнадзоре.
Срок службы — не менее 20 лет

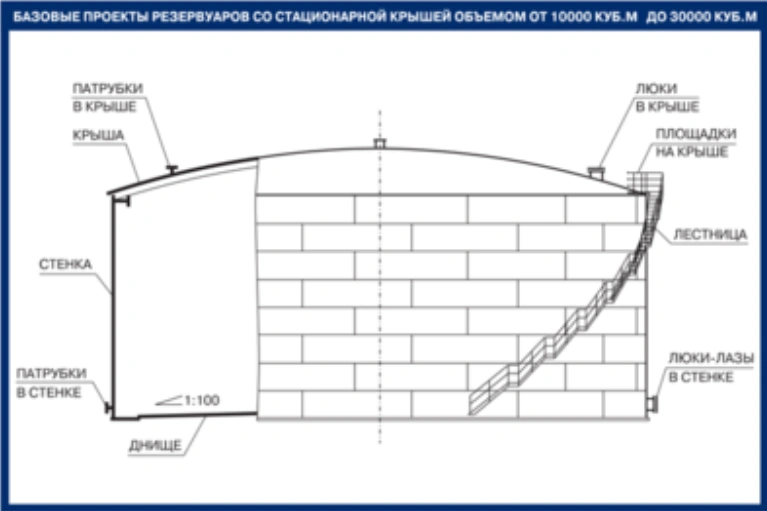

Чертежи резервуаров РВС 30 000 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-30 000 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
