Условия эксплуатации:
- плотность хранимой жидкости: не выше 1,6 т/м³
- температура жидкости: до +160°C
- избыточное давление: не более 2 кПа
Комплектуем под заказ:
- дополнительное оборудование: дыхательная арматура, уровнемеры, датчики давления, системы пожаротушения, молниезащита, замерные и световые люки, устройства для отбора проб, сифонные краны для отвода подтоварной воды
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты (в том числе мазут, дизельное топливо, бензин, керосин)
- спирты, кислоты, щелочи, ацетон, аммиачная вода
- пластовая и техническая вода
- пищевые продукты и питьевая вода (при специальном внутреннем покрытии)
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 2000 м3
Резервуар вертикальный стальной РВС‑2000 — надёжная ёмкость для приёма, длительного хранения и отпуска нефтепродуктов, технической воды, а также других жидких сред с плотностью до 1,6 т/м³. Это один из самых востребованных типоразмеров на объектах средней мощности — нефтебазах, насосных станциях и промышленных площадках. Завод РМК выпускает резервуары данного объёма по ГОСТ 31385‑2023 и сопровождает каждую единицу полным пакетом разрешительной документации.
Сборка вертикальных резервуаров объёмом 2000 м³ возможна двумя способами — полистовым (сварка листов непосредственно на монтажной площадке) или рулонным (заводская сворачивка стенки в рулоны с последующей развёрткой на месте установки). Выбор технологии определяется условиями строительства и логистикой доставки.
Конструкция РВС‑2000 адаптирована к работе в макроклиматических зонах с умеренным, холодным и очень холодным климатом (исполнения У, УХЛ, ХЛ по ГОСТ 15150‑69), выдерживая температуры до –60 °С. Качество сварных соединений подтверждается неразрушающим ультразвуковым контролем, а герметичность и прочность проверяются гидравлическими испытаниями после завершения монтажа. В комплект поставки входит паспорт изделия с протоколами контроля, необходимый для регистрации резервуара в территориальных органах Ростехнадзора.
Купить Вертикальный резервуар РВС-2000 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 3000 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-2000
| Параметр | Значение |
|---|---|
| Номинальный объем | 2000 м³ |
| Внутренний диаметр стенки | 15 180 мм |
| Высота стенки | 12 000 мм |
| Плотность продукта | 0,9 т/м³ |
| Расчетная высота налива | 12 000 мм |
| Стенка | |
| Количество поясов | 8 шт. |
| Припуск на коррозию | 1,0 мм |
| Толщина верхнего пояса | 5 мм |
| Толщина нижнего пояса | 7 мм |
| Днище | |
| Количество окраек | 8 шт. |
| Припуск на коррозию | 1,0 мм |
| Толщина центральной части | 5 мм |
| Толщина окраек | 7 мм |
| Крыша | |
| Количество балок | 24 шт. |
| Припуск на коррозию | 1,0 мм |
| Несущий элемент | I 2051 |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 25 075 |
| Днище | 8 458 |
| Крыша | 13 355 |
| Лестница | 2 219 |
| Площадки на крыше | 1 190 |
| Люки и патрубки | 1 338 |
| Комплектующие конструкции | 1 459 |
| Каркасы и упаковка | 5 200 |
| ВСЕГО | 58 294 кг |
Данные из технической документации. Для уточнения параметров под вашу задачу свяжитесь с нашими специалистами по телефону

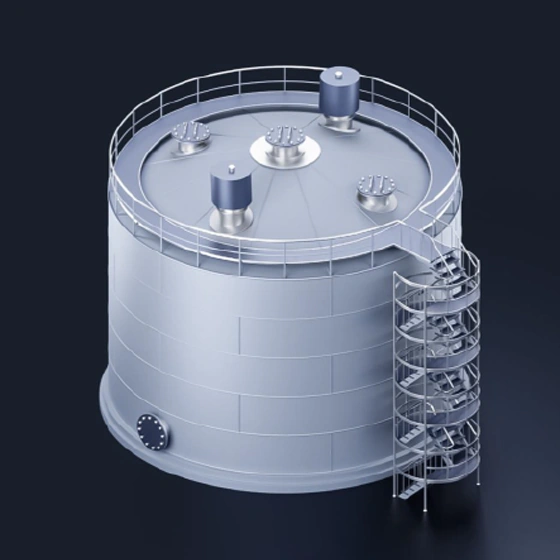

Конструкция и устройство вертикальных емкостей объемом 2000 м3
Резервуар РВС 2000 — цельносварная цилиндрическая конструкция, состоящая из следующих основных узлов:
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, многослойное: центральная часть (5 мм) + окрайки (8 шт., толщина 7 мм) |
| Стенка | 8 поясов переменной толщины (верхний – 5 мм, нижний – 7 мм) |
| Крыша | Коническая стационарная каркасная (24 балки, несущий элемент – двутавр I 2051) |
| Лестница | Винтовая оцинкованная с площадкой обслуживания на верхнем поясе |
Методы изготовления вертикальных резервуаров:
- полистовой — листы свариваются на месте монтажа
- рулонный — стенка сворачивается в рулоны на заводе, разворачивается на площадке (быстрее, меньше швов на высоте)
- комбинированный
Опциональное оборудование:
- люк-лаз (доступ внутрь)
- дыхательные клапаны (защита от хлопунов)
- патрубки Ду 200–500 мм
- теплоизоляция стенки + секционный подогреватель (для вязких продуктов)
- двустенный корпус (экобезопасность)
- антикоррозионное покрытие
Контроль качества: все сварные швы проходят ультразвуковой контроль (УЗК). Поставляется паспорт на изделие для регистрации в Ростехнадзоре.
Срок службы — не менее 20 лет
Чертежи резервуаров РВС 2000 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-2000
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
