Условия эксплуатации:
- плотность хранимой жидкости: не выше 1,0 г/см3
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 200 м3
Резервуар вертикальный стальной РВС 200 м³ предназначен для хранения, приёма и отпуска нефти, нефтепродуктов, технической воды и других неагрессивных жидкостей с плотностью до 1,0 т/м³. Производство резервуаров РВС 200 м³ на заводе РМК осуществляется в полном соответствии с требованиями ГОСТ 31385-2023. Каждое изделие сопровождается необходимой технической документацией и сертификатами качества.
Изготовление вертикальных стальных резервуаров объемом 200 м³ выполняется полистовым или рулонным способом. Технология производства определяется с учетом условий транспортировки, монтажа и особенностей объекта эксплуатации.
Резервуары РВС 200 м³ предназначены для эксплуатации в макроклиматических районах У, УХЛ и ХЛ по ГОСТ 15150-69 при температуре окружающего воздуха до −60 °C. В процессе изготовления выполняется ультразвуковой контроль сварных соединений, а после завершения сборки резервуар проходит гидравлические испытания на герметичность и прочность. В комплект поставки входят паспорт изделия, протоколы проведенного контроля и другая документация, необходимая для ввода объекта в эксплуатацию и регистрации в Ростехнадзоре.
Купить Вертикальный резервуар РВС-200 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 200 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-200 м³
| Параметр | Значение |
|---|---|
| Номинальный объем | 200 м³ |
| Внутренний диаметр стенки | 6 630 мм |
| Высота стенки | 7 500 мм |
| Плотность продукта | 1,0 т/м³ |
| Расчетная высота налива | 7 500 мм |
| Стенка | |
| Количество поясов | 5 шт. |
| Припуск на коррозию | 1,0 мм |
| Толщина верхнего пояса | 5 мм |
| Толщина нижнего пояса | 5 мм |
| Днище | |
| Припуск на коррозию | 1,0 мм |
| Толщина центральной части | 5 мм |
| Крыша | |
| Припуск на коррозию | 1,0 мм |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 4 987 |
| Днище | 1 428 |
| Крыша | 1 616 |
| Лестница | 1 013 |
| Площадки на крыше | 632 |
| Люки и патрубки | 706 |
| Комплектующие конструкции | 87 |
| Каркасы и упаковка | 2 100 |
| ВСЕГО | 12 569 кг |
Данные приведены по технической документации. Для уточнения характеристик резервуара РВС-200 под конкретные условия эксплуатации свяжитесь со специалистами РМК по телефону

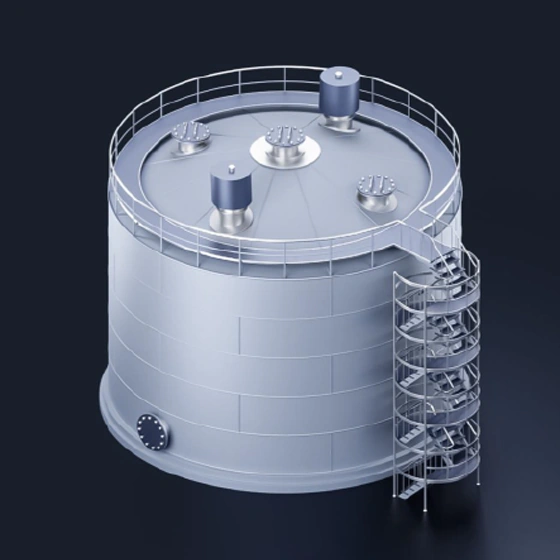

Конструкция и устройство вертикальных емкостей объемом 200 м3
Резервуар РВС 200 м³ представляет собой цельносварную вертикальную цилиндрическую емкость, состоящую из основных конструктивных узлов.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, толщина центральной части — 5 мм, припуск на коррозию — 1,0 мм |
| Стенка | 5 поясов толщиной 5 мм, припуск на коррозию — 1,0 мм |
| Крыша | Настил толщиной 5 мм, припуск на коррозию — 1,0 мм |
| Лестница | Предусмотрена проектом (масса конструкции — 1 013 кг) |
Методы изготовления вертикальных резервуаров:
- полистовой — изготовление и сборка из отдельных листов на площадке монтажа;
- рулонный — изготовление стенки в виде рулонов с последующей сборкой на объекте;
- комбинированный — сочетание полистовой и рулонной технологий.
Опциональное оборудование:
- люк-лаз для обслуживания резервуара;
- дыхательная арматура;
- технологические патрубки;
- контрольно-измерительные приборы;
- наружное антикоррозионное покрытие;
- теплоизоляция (при необходимости).
Контроль качества сварных соединений выполняется в соответствии с требованиями нормативной документации. В комплект поставки входят паспорт изделия и исполнительная документация, необходимая для ввода резервуара в эксплуатацию.
Срок службы — не менее 20 лет
Чертежи резервуаров РВС 200 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-200 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
