Условия эксплуатации:
- плотность хранимой жидкости: не выше 0,9 г/см3
- температура жидкости: до +95°C
- избыточное давление: не более 5 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.
Изготовление стальных вертикальных резервуаров объемом 20 000 м3

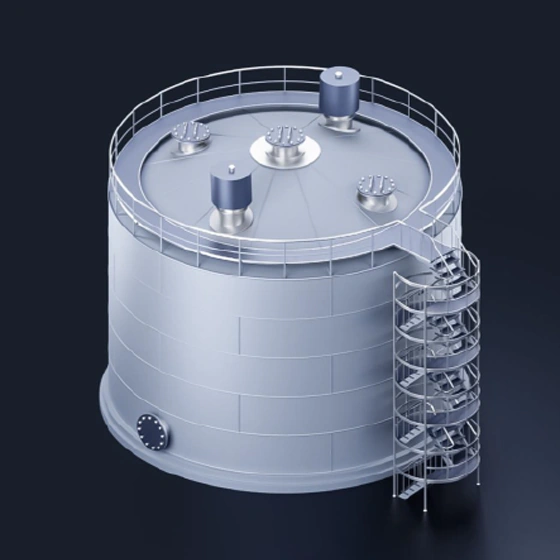

Резервуар вертикальный стальной РВС 20 000 м³ предназначен для приёма, хранения и отпуска нефтепродуктов, технической воды и иных жидких сред плотностью до 0,9 т/м³. Завод РМК изготавливает резервуары вертикальные стальные РВС 20 000 м³ в строгом соответствии с требованиями ГОСТ 31385-2023 и располагает всей необходимой разрешительной и сертификационной документацией.
Производство резервуаров объёмом 20 000 м³ осуществляется полистовым или рулонным способом изготовления. Технология подбирается индивидуально с учётом проектных решений и условий монтажа на площадке заказчика.
Резервуары типа РВС 20 000 м³ рассчитаны на эксплуатацию в различных климатических исполнениях — У, УХЛ, ХЛ по ГОСТ 15150-69 — и могут использоваться при температурах окружающей среды до -60 °C. Контроль качества включает обязательную ультразвуковую проверку сварных соединений (УЗК), а также гидравлические испытания готовой конструкции на прочность и герметичность. В комплект поставки входят паспорт изделия и полный пакет исполнительной документации, необходимый для последующей регистрации в органах Ростехнадзора.
Купить Вертикальный резервуар РВС-20 000 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 20 000 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-20 000 м³
| Параметр | Значение |
|---|---|
| Номинальный объем | 20 000 м³ |
| Внутренний диаметр стенки | 39 900 мм |
| Высота стенки | 17 880 мм |
| Плотность продукта | 0,9 т/м³ |
| Расчётная высота налива | 17 100 мм |
| Стенка | |
| Количество поясов | 12 |
| Толщина верхнего пояса | 10 мм |
| Толщина нижнего пояса | 16 мм |
| Днище | |
| Количество окраин | 22 |
| Припуск на коррозию | 1,0 мм |
| Толщина центральной части | 5 мм |
| Толщина окраин | 10 мм |
| Крыша | |
| Количество балок | 36 |
| Несущий элемент | 2561 |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 202 853 |
| Днище | 57 408 |
| Крыша | 102 641 |
| Лестница | 1 680 |
| Площадки на крыше | 6 859 |
| Люки и патрубки | 3 651 |
| Комплектующие конструкции | 2 944 |
| Каркасы и упаковка | 24 000 |
| ВСЕГО | 402 036 кг |
Данные из технической документации. Для уточнения параметров под вашу задачу свяжитесь с нашими специалистами по телефону
Конструкция и устройство вертикальных емкостей объемом 20 000 м3
Резервуар РВС 20 000 м³ — крупногабаритная цельносварная вертикальная емкость цилиндрического типа, включающая основные конструктивные узлы, обеспечивающие надежность и эксплуатационную устойчивость при хранении нефти, нефтепродуктов и других жидких сред.
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, многослойное: центральная часть + 22 окрайки |
| Стенка | 12 поясов переменной толщины (от 10 до 16 мм) |
| Крыша | Стационарная коническая с несущим каркасом на балках |
| Лестница | Маршевая с площадками обслуживания и верхним переходом |
Методы изготовления вертикальных резервуаров:
- полистовой — сборка и сварка листов непосредственно на монтажной площадке
- рулонный — изготовление стенки в заводских условиях с последующим разворачиванием на объекте
- комбинированный — сочетание полистового и рулонного способов в зависимости от условий проекта
Опциональное оборудование:
- люк-лаз для обслуживания и осмотра внутренней полости
- дыхательные и предохранительные клапаны
- патрубки различного назначения
- система подогрева и теплоизоляции (при хранении вязких продуктов)
- антикоррозионная защита внутренней и наружной поверхностей
- система молниезащиты и заземления
Контроль качества: все сварные соединения проходят обязательный ультразвуковой контроль (УЗК). Готовое изделие комплектуется паспортом и исполнительной документацией для регистрации в Ростехнадзоре.
Срок службы — не менее 20 лет
Чертежи резервуаров РВС 20 000 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами свяжитесь с нашими специалистами +7 (8452) 63-37-52
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-20 000 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
