Условия эксплуатации:
- плотность хранимой жидкости: не выше 1,0 г/см3
- температура жидкости: до +95°C
- избыточное давление: не более 2 кПа
Комплектуем под заказ:
- дополнительное оборудование
- теплоизоляция
- системы подогрева
Допустимые продукты хранения:
- нефть и нефтепродукты
- химические продукты
- пластовая и техническая вода
- пищевые продукты и питьевая вода
Проектирование
Разрабатываем проекты КМ и КМД, выполняем расчёты на прочность, устойчивость, сейсмичность и тепло-гидравлику
Изготовление
Собственное производство: рулонный и полистовой методы
Строительство
Имеем лицензии Ростехнадзора на работы на особо опасных производственных объектах I–III классов.

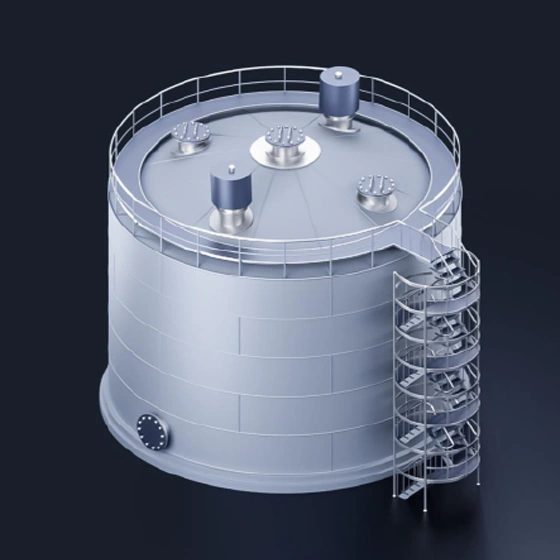

Изготовление стальных вертикальных резервуаров объемом 100 м3
Резервуар вертикальный стальной РВС 100 м³ предназначен для накопления, хранения и отпуска нефти, нефтепродуктов, технической воды и других неагрессивных жидкостей с плотностью до 1,0 т/м³. Завод РМК изготавливает резервуары РВС 100 м³ в полном соответствии с требованиями ГОСТ 31385-2023, обеспечивая высокое качество продукции и полный комплект разрешительной документации.
Производство резервуаров объемом 100 м³ осуществляется полистовым или рулонным способом. Технология изготовления подбирается с учетом особенностей проекта, условий транспортировки и монтажа на объекте заказчика.
Вертикальные резервуары РВС рассчитаны на эксплуатацию в макроклиматических районах У, УХЛ и ХЛ по ГОСТ 15150-69 и сохраняют работоспособность при температуре окружающей среды до −60 °C. На всех этапах производства выполняется контроль качества сварных соединений методом ультразвуковой дефектоскопии, а после сборки резервуар проходит гидравлические испытания на герметичность и прочность. В комплект поставки входят паспорт изделия, исполнительная документация и протоколы испытаний, необходимые для ввода оборудования в эксплуатацию и регистрации в Ростехнадзоре.
Купить Вертикальный резервуар РВС-100 м3
в АО «СЗ РМК»
Завод РМК производит резервуары вертикальные стальные РВС 100 м³ как по типовым проектам, так и по индивидуальному заказу — когда требуется нестандартное решение под конкретные задачи бизнеса
Технические характеристики РВС-100 м³
| Параметр | Значение |
|---|---|
| Номинальный объем | 100 м³ |
| Внутренний диаметр стенки | 4 730 мм |
| Высота стенки | 6 000 мм |
| Плотность продукта | 1,0 т/м³ |
| Расчетная высота налива | 6 000 мм |
| Стенка | |
| Количество поясов | 4 шт. |
| Припуск на коррозию | 1,0 мм |
| Толщина верхнего пояса | 5 мм |
| Толщина нижнего пояса | 5 мм |
| Днище | |
| Припуск на коррозию | 1,0 мм |
| Толщина центральной части | 5 мм |
| Крыша | |
| Припуск на коррозию | 1,0 мм |
| Толщина настила | 5 мм |
| Масса конструкции | |
| Элемент | Масса, кг |
| Стенка | 3 562 |
| Днище | 762 |
| Крыша | 863 |
| Лестница | 685 |
| Площадки на крыше | 632 |
| Люки и патрубки | 706 |
| Комплектующие конструкции | 87 |
| Каркасы и упаковка | 2 100 |
| ВСЕГО | 9 397 кг |
Данные приведены согласно технической документации. Для уточнения характеристик резервуара РВС-100 под ваши условия эксплуатации свяжитесь со специалистами завода РМК по телефону
Конструкция и устройство вертикальных емкостей объемом 100 м3
Резервуар РВС 100 м³ представляет собой вертикальную сварную цилиндрическую емкость, предназначенную для хранения нефтепродуктов, воды и других жидкостей. Конструкция резервуара включает следующие основные узлы:
Детали по узлам:
| Узел | Конструктивное исполнение |
|---|---|
| Днище | Плоское, толщина центральной части — 5 мм |
| Стенка | 4 пояса одинаковой толщины по 5 мм |
| Крыша | Настил толщиной 5 мм |
| Лестница | Предусмотрена конструкцией резервуара |
Методы изготовления вертикальных резервуаров:
- полистовой — сборка и сварка листов непосредственно на площадке монтажа;
- рулонный — изготовление стенки в виде рулона на заводе с последующим разворачиванием на объекте;
- комбинированный — сочетание полистовой и рулонной технологий в зависимости от требований проекта.
Опциональное оборудование:
- люк-лаз для обслуживания резервуара;
- дыхательная арматура;
- приемо-раздаточные патрубки;
- приборы контроля уровня и температуры продукта;
- антикоррозионная защита внутренних и наружных поверхностей;
- теплоизоляция (при необходимости).
Качество изготовления резервуара подтверждается контролем сварных соединений и испытаниями в соответствии с требованиями ГОСТ 31385-2023. В комплект поставки входят паспорт изделия и необходимая исполнительная документация.
Срок службы — не менее 20 лет.

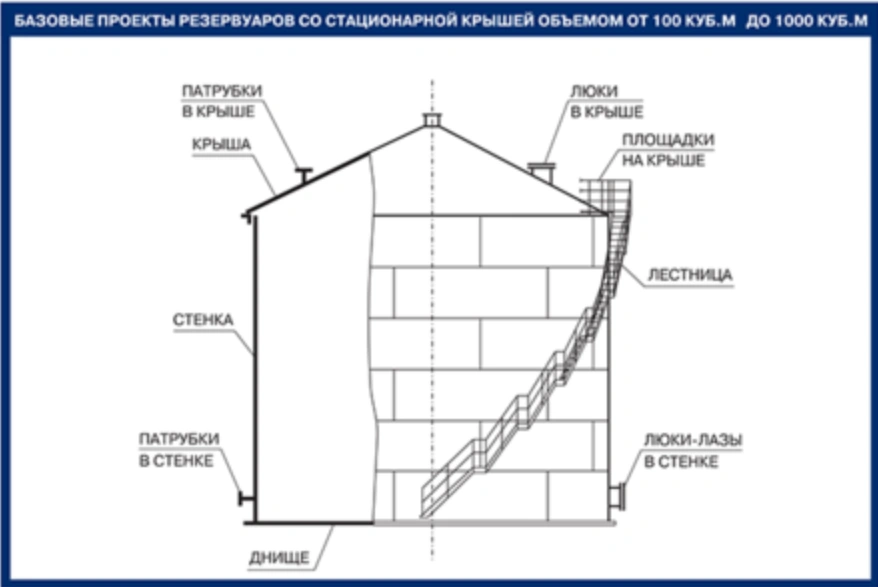

Чертежи резервуаров РВС 100 м3
*размеры металлоконструкций даны для справки; за актуальными параметрами и расчетами
Саратовский завод РМК располагает собственными подъездными железнодорожными путями, что является нашим стратегическим преимуществом. Это позволяет:
- Ускорить отгрузку крупногабаритных металлоконструкций напрямую с территории завода
- Снизить логистические издержки, отказавшись от промежуточного автомобильного плеча.
- Обеспечить сохранность груза, минимизируя количество перевалок.
География и опыт поставок
Завод РМК имеет успешный опыт доставки в сложнейших климатических условиях, включая проекты в Арктической зоне (бухта Север, Таймыр), что подтверждает нашу способность организовывать логистику в любом регионе России.
Варианты доставки РВС-100 м³
В зависимости от требований к срокам и удаленности объекта, мы предлагаем оптимальную схему перевозки:
- Ж/Д транспорт: Отгрузка на 5 универсальных платформах (при полистовом исполнении) или специальных платформах для рулонов грузоподъемностью 60 тонн. Благодаря собственным путям, процесс начинается без задержек
- Автотранспорт: Отправка 5 низкорамными тралами (до 20 тонн) под стенку, днище и крышу + 1 еврофура для навесного оборудования. Для версии с каркасной крышей достаточно 4 тралов.
- Смешанные перевозки: Комбинация Ж/Д + авто + морской теплоход для труднодоступных регионов (проект «Бухта Север»).
Организация процесса
Доставка осуществляется строго по согласованному графику. Мы обеспечиваем полное сопровождение: от подготовки маршрута (разрешение КГТ на верхнюю погрузку) до передачи груза заказчику с полным пакетом товаросопроводительных документов (ТН, сертификаты).
Имеем собственную технологию полное импортозамещение, отказ от импортной стали и европейских стандартов
от -45 до +245°C изготавливаем резервуары для экстремальных температур
Имеем допуск СРО по строительству, реконструкции и капремонту особо опасных, технически сложных и уникальных объектов
Саратовский завод РМК основан в 1947 году — крупнейший технически оснащенный производитель резервуаров в России.
Собственное производство 35 000 м², мощность до 36 000 тонн металлоконструкций в год. Предприятие первым в РФ полностью заместило импортные изотермические резервуары собственной технологией.
Продукция экспортируется в 33 страны.
